ชิ้นส่วนและส่วนแทรกแบบฝังสำหรับการก่อสร้างคอนกรีตสำเร็จรูป
ชิ้นส่วนเหล็กและเม็ดมีดที่ฝังไว้จะมีจุดเชื่อมต่อ-แบริ่งรับน้ำหนักที่หล่อเข้ากับชิ้นส่วนคอนกรีตโดยตรงระหว่างการผลิตในโรงงาน ส่วนประกอบเหล่านี้จะถ่ายเทแรงเฉือน แรงดึง และแรงอัดจากงานเหล็กขั้นที่สอง ด้านหน้าของโครงสร้าง หรือชิ้นส่วนคอนกรีตที่อยู่ติดกันเข้าสู่โครงสร้างหลัก
การเปลี่ยนพุกเชิงกลหรือพุกเคมีหลังเจาะ-เป็นพุกแบบหล่อ-จากโรงงาน ทำให้ผู้ผลิตชิ้นส่วนสำเร็จรูปและผู้รับเหมาทั่วไปไม่ต้องเจาะภาคสนาม หลีกเลี่ยงความเสียหายของเหล็กเส้น ลดชั่วโมงแรงงานในไซต์งาน และรักษาความสมบูรณ์ของการออกแบบโครงสร้าง
-
![หล่อ-ในโครงเหล็ก]()
หล่อ-ในโครงเหล็กการหล่อ-ในโครงเหล็กเป็นส่วนประกอบฝังโครงสร้างที่ประกอบไว้ล่วงหน้าเป็นองค์ประกอบคอนกรีตสำเร็จรูปเพื่อให้มีจุดยึดรับน้ำหนักสูง- การป้องกันขอบ และการจัดตำแหน่งส่วนต่อประสานทางกลที่แม่นยำ...ดูเพิ่มเติม -
![คลีตเหล็กแบบฝัง]()
คลีตเหล็กแบบฝังคลีตเหล็กแบบฝังถูกหล่อ-ในส่วนประกอบเชื่อมต่อเหล็กโครงสร้างที่ประดิษฐ์จากแผ่นรีดร้อน- และสตั๊ดพุกแบบเชื่อมหรือห่วงเหล็กเส้น ตำแหน่งภายในแบบฟอร์มคอนกรีตสำเร็จรูปก่อนการเท คลีตเหล่านี้จะยึดเข้ากับเมทริกซ์คอนกรีตที่บ่มโดยตรง...ดูเพิ่มเติม -
![ช่องเหล็กฝังตัว]()
ช่องเหล็กฝังตัวช่องเหล็กแบบฝัง (หล่อ-ในช่อง) ให้จุดยึดที่ปรับได้และมีความจุสูง-ภายในโครงสร้างคอนกรีตสำเร็จรูปและแบบหล่อ-ใน- วางตำแหน่งโดยตรงภายในแบบหล่อก่อนการเทคอนกรีต เหล็กแผ่นรีดเย็นหรือร้อน-เหล่านี้ถ่ายเทแรงดึงและแรงเฉือนลึกเข้าไปในเมทริกซ์คอนกรีต...ดูเพิ่มเติม -
![แผ่นเชื่อมแบบฝัง]()
แผ่นเชื่อมแบบฝังแผ่นเชื่อมแบบฝังคือแผ่นเหล็กโครงสร้างที่เชื่อมกับสตัดที่มีส่วนหัว แท่งข้ออ้อย หรือสายรัดพุก หล่อแบบฟลัชหรือฉายลงในชิ้นส่วนคอนกรีตสำเร็จรูปและหล่อ-ใน- โดยทำหน้าที่เป็นส่วนเชื่อมต่อการรับน้ำหนักบรรทุกที่สำคัญ- เชื่อมโยงโครงเหล็กโครงสร้าง...ดูเพิ่มเติม -

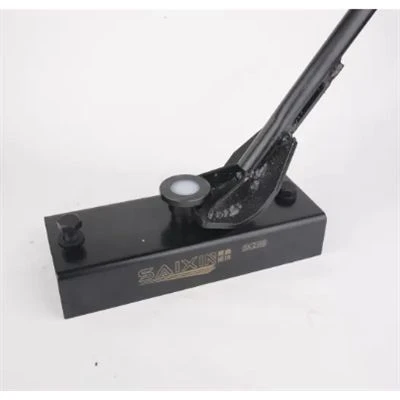

![ขายึดเหล็กแบบฝัง]()
ขายึดเหล็กแบบฝังขายึดเหล็กแบบฝังเป็นองค์ประกอบเชื่อมต่อเชิงโครงสร้างที่หล่อเข้ากับส่วนประกอบคอนกรีตโดยตรง หรือยึดผ่านช่อง-ที่กำหนดไว้ล่วงหน้าระหว่างการผลิตคอนกรีตสำเร็จรูป โดยจะถ่ายน้ำหนักของโครงสร้างที่มีน้ำหนักมาก เช่น แผงด้านหน้าอาคาร...ดูเพิ่มเติม -
![มุมเหล็กฝังตัว]()
มุมเหล็กฝังตัวมุมเหล็กฝังเป็นโครงเหล็กโครงสร้างที่มีตัวเชื่อมแบบเชื่อมหรือแบบยึดด้วยกลไก หล่อเข้ากับชิ้นส่วนคอนกรีตสำเร็จรูปโดยตรง โดยจะถ่ายเทภาระทางโครงสร้าง รวมถึงแรงเฉือน แรงดึง และแรงอัด ระหว่างแผงคอนกรีตสำเร็จรูป โครงเหล็กโครงสร้าง...ดูเพิ่มเติม
กลุ่มผลิตภัณฑ์
มุมเหล็กฝังตัว
วัตถุประสงค์:ป้องกันขอบพื้นและเสาจากการหลุดร่อน ให้พื้นผิวการเชื่อมต่อเนื่องตามขอบแผ่นพื้นหรือผนัง
การกำหนดค่า:มุมโครงสร้างขาที่เท่ากันหรือไม่เท่ากันซึ่งประกอบเข้ากับเหล็กเส้นไร้หัวแบบเชื่อม พุกเหล็กข้ออ้อยหรือหางเหล็กเส้นโค้งงอ
ขนาดทั่วไป:75 x 75 x 6 มม. ถึง 150 x 150 x 12 มม. ความยาวที่กำหนดเองได้ถึง 6,000 มม.
ขายึดเหล็กแบบฝัง
วัตถุประสงค์:ถ่ายโอนแรงเฉือนแนวตั้งที่มีความเข้มข้นสูงและแรงในแนวนอนจากคานโครงสร้าง สแปนเดรล หรือแผงส่วนหน้าอาคาร
การกำหนดค่า:ชุดประกอบแผ่นเสริมความแข็งแกร่ง-แบบกำหนดเอง ขายึดแบบมีเป้าเสื้อ และขายึดแบบแยกประเภทแบบปรับได้
ขนาดทั่วไป:ความหนาของแผ่นตั้งแต่ 10 มม. ถึง 30 มม. พร้อมชุดพุกในตัวที่ปรับแต่งให้เหมาะกับข้อกำหนดด้านระยะห่างของขอบ-
แผ่นเชื่อมแบบฝัง
วัตถุประสงค์:แผ่นเหล็กฝัง-สำหรับการเชื่อมต่อการเชื่อมภาคสนามระหว่างแผงสำเร็จรูป-ถึง-แผง แผง-ถึง-คอลัมน์ หรือแผง-ถึง-เหล็ก-ข้อต่อเฟรม
การกำหนดค่า:แผ่นสี่เหลี่ยม สี่เหลี่ยมจัตุรัส หรือทรงเรขาคณิตแบบกำหนดเองที่ประกอบเข้ากับฟลักซ์-สตั๊ดอัตโนมัติแบบฐาน- พุกเชื่อม (สตั๊ดแบบมีหัว) หรือ-หางเหล็กเส้นเชื่อมแบบตัก
ขนาดทั่วไป:100 x 100 x 8 มม. ถึง 400 x 400 x 20 มม. เส้นผ่านศูนย์กลางของแกนตั้งแต่ 10 มม. ถึง 22 มม.
ช่องเหล็กฝังตัว
วัตถุประสงค์:ช่องพุกต่อเนื่องแบบฝังพื้นผิวช่วยให้สามารถยึดโบลต์แบบปรับได้โดยไม่ต้องเจาะหรือเชื่อมภาคสนาม
การกำหนดค่า:C-ส่วนช่องโปรไฟล์พร้อมพุกแบบเชื่อม สลักเกลียว I- หรือพุกหัว มาพร้อมโฟมเติมเพื่อป้องกันคอนกรีตซึมเข้าขณะเท
ขนาดทั่วไป:โปรไฟล์ที่ตรงกับคลาสโหลดสากล (28/15, 38/17, 40/22, 50/30, 52/34, 72/48)
คลีตเหล็กแบบฝัง
วัตถุประสงค์:แถบเชื่อมต่อขนาดกะทัดรัดสำหรับการถ่ายโอนแรงเฉือนแบบเฉพาะจุด อุปกรณ์ค้ำยัน และคลิปการจัดตำแหน่งแผง
การกำหนดค่า:แผ่นดึงเดี่ยวหรือคู่ ขายึดแบบมีรู และคลีตสแตนด์ออฟแบบเกลียว
ขนาดทั่วไป: ความหนาของแผ่น 6 มม. ถึง 16 มม. พร้อมรูปรับแนว-เจาะหรือเลเซอร์-ตัด
หล่อ-ในโครงเหล็ก
วัตถุประสงค์:ให้การสนับสนุนโครงสร้างขอบด้านนอกที่แข็งแกร่งและความเสถียรของมิติที่แม่นยำรอบๆ ช่องเปิด (ประตู หน้าต่าง การเจาะท่อแบบกลไก ช่องทางเข้า) ในแผ่นผนังสำเร็จรูป
การกำหนดค่า:ชุดประกอบกรอบช่อง/มุมสี่-หรือสาม-ด้านที่ประกอบเข้ากับพุกผูกขอบด้านนอก
ขนาดทั่วไป:กำหนดเอง-เพื่อให้ตรงกับกำหนดการเปิดทางสถาปัตยกรรมและความหนาของแผงผนัง (100 มม. ถึง 350 มม.)
ลักษณะผลิตภัณฑ์ที่สำคัญ
การถ่ายโอนโหลดโดยตรง:หมุดเกลียวและแท่งพุกที่ผิดรูปจะถ่ายเทแรงตึงและแรงเฉือนโดยตรงไปยังบริเวณกำลังอัดคอนกรีต ผ่านการยึดเชิงกลและความเค้นยึด
การจัดการความคลาดเคลื่อนมิติ:รูปแบบรูที่เจาะล่วงหน้า- เจาะรู หรือรูขนาดใหญ่จะชดเชยความคลาดเคลื่อนในการก่อสร้างไซต์งานได้สูงสุดถึง +/- 25 มม.
การออกแบบโปรไฟล์แบบฟลัช:พื้นผิวที่หันหน้าเข้าหาแบบหล่อ-วางราบเรียบกับแม่พิมพ์ ช่วยให้สามารถปิดผนึกรูปทรงที่แน่นหนาและตีได้สะอาดโดยไม่ทำลายผิวหน้าแบบหล่อ
การป้องกันทางเข้าคอนกรีต:ช่องจุดยึดและส่วนประกอบเกลียวในประกอบด้วยโพลีเอทิลีนความหนาแน่นสูง (HDPE) หรือโฟม EPS ฝาปิดแถบ หรือปลั๊กยางเพื่อปิดผนึกภายในระหว่างการบดอัด
การประกันความสามารถในการเชื่อม:วัสดุจะรักษาค่าเทียบเท่าคาร์บอน (CEV) ที่เข้มงวดเพื่อให้แน่ใจว่าการเชื่อมภาคสนามมีความสมบูรณ์โดยไม่เกิดการแตกร้าวภายใต้ภาระทางโครงสร้าง
ข้อมูลจำเพาะที่สำคัญ
|
พารามิเตอร์ |
มาตรฐาน / ค่าทั่วไป |
หมายเหตุทางเทคนิค |
|
แผ่นหลัก / เหล็กโปรไฟล์ |
S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50 |
แผ่นเหล็กโครงสร้าง มุม และโปรไฟล์ช่อง |
|
สตั๊ดพุกหัว |
S235J2+C450 (ISO 13918) / SD1 (AWS D1.1) |
กระบวนการเชื่อมแกนอัตโนมัติ (ส่วนโค้งแบบดึง) |
|
จุดยึดบาร์ข้ออ้อย |
B500B, B500C (EN 10080) / ASTM A615 Gr 60 |
ตัก-เชื่อมหรือแฟลช-เชื่อมชนกับแผ่นฐาน |
|
ความหนาของการชุบสังกะสี |
55 หนอ - 85 หนอ (390 กรัม/เมตร2 - 610 กรัม/เมตร2) |
ISO 1461 / ASTM A123-กระบวนการจุ่มร้อนหลัง-การผลิต |
|
การชุบสังกะสีด้วยไฟฟ้า- |
8 อืม - 12 อืม |
ISO 2081 (สำหรับการสัมผัสในร่มหรือชั่วคราว) |
|
เกรดสแตนเลส |
1.4301 (เอไอเอสไอ 304), 1.4401 / 1.4404 (เอไอเอสไอ 316/316L) |
สำหรับการกัดกร่อนสูง-หรือข้อต่อซุ้มภายนอก |
|
ความอดทนในการผลิต |
ห้องน้ำในตัว 1090-2 EXC2 / EXC3 |
ความยาวโดยรวม +/- 2 มม. ตำแหน่งสตัด +/- 1.5 มม |
|
การทดสอบการเชื่อมสตั๊ด |
ISO 14555 / AWS D1.1 ข้อ 7 |
การทดสอบการโค้งงอโดยตรง (60 องศา) และการทดสอบแรงดึง |
การใช้งาน
เฟรมโครงสร้างสำเร็จรูป:การเชื่อมต่อคาน-กับ-คอลัมน์และคอลัมน์-ถึง-การเชื่อมต่อฐานรากผ่าน-แผ่นเชื่อมหรือสลักเกลียว
อาคารสถาปัตยกรรมและผนังม่าน:ขายึดและช่องพุกแบบต่อเนื่องหล่อเข้ากับคานสแปนเดรลและขอบแผ่นพื้นสำหรับยึดผนังภายนอก
อุทยานอุตสาหกรรมและโลจิสติกส์:มุมขอบแผ่นพื้นที่มีความทนทานสูง- โครงตัวปรับระดับท่าเรือแบบฝัง และอุปกรณ์ติดคานรันเวย์ของเครน
โครงสร้างพื้นฐานและอุโมงค์สาธารณูปโภค:ช่องต่อเนื่องสำหรับติดตั้งชั้นวางท่อ ถาดสายเคเบิล และท่อระบายอากาศโดยไม่ต้องเจาะ
ที่อยู่อาศัยคอนกรีตสำเร็จรูปแบบโมดูลาร์:แผงผนัง-ถึง-แผงผนังและแผงผนัง-ถึง-แป้นเฉือนแผ่นพื้นและการเชื่อมต่อแผ่นยึด
ข้อควรพิจารณาในการเลือกและการออกแบบ
ประเภทโหลดและทิศทาง
แรงเฉือนกับแรงดึง:สตัดแบบมีหัวรองรับแรงเฉือนและแรงตึงรวมกันได้จนถึงขีดจำกัดการฝังมาตรฐาน สภาพขอบลึกหรือแรงเฉือนหนักต้องใช้พุกเหล็กข้ออ้อยแบบเชื่อมซึ่งยื่นเลยกรวยทะลุคอนกรีต
โหลดแบบไดนามิกและแผ่นดินไหว:จะต้องระบุแท่งพุกที่เชื่อมส่วนโค้งที่จมอยู่ใต้น้ำหรือเจาะเต็มจุด เมื่อกำหนดให้มีความเหนียวเมื่อยล้าหรือแผ่นดินไหวตามรหัสอาคารระดับภูมิภาค (เช่น Eurocode 2 Part 4 / ACI 318 Appendix D)
ระยะขอบและเรขาคณิตคอนกรีต
ความสามารถในการแยกออกของคอนกรีตลดลงเมื่อหมุดยึดเข้าใกล้แผ่นพื้นหรือขอบแผง
แผงบาง (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.
หมวดหมู่การกัดกร่อน (ISO 12944)
C1–C2 (แบบแห้งภายใน):เหล็กบดหรือสีรองพื้น-จากร้านค้า
C3–C4 (บรรยากาศภายนอก / ชื้น):Hot-dip galvanized (>55 อืม)
C5 / ทะเล (ชายฝั่ง / สารเคมี):สเตนเลสออสเตนิติก (1.4404 / AISI 316L)
การชุบสังกะสีและการแตกตัวของไฮโดรเจน
High-strength steel components (>1000 MPa) จะต้องเคลือบสังกะสีด้วยกลไก-หรือ-ดองด้วยกรดด้วยสารยับยั้งที่ได้รับการควบคุม เพื่อป้องกันการเปราะของไฮโดรเจนในระหว่างการชุบสังกะสีแบบจุ่มร้อน-
คุณภาพและการตรวจสอบ
การตรวจสอบย้อนกลับของวัตถุดิบ:รายงานการทดสอบโรงสี (MTR / EN 10204 3.1) มีให้สำหรับเพลต โปรไฟล์ และแท่งพุกทั้งหมด ติดตามตัวเลขความร้อนกลับไปที่โรงถลุงเหล็ก
การทดสอบการเชื่อมสตั๊ด:การทดสอบตามมาตรฐาน ISO 14555 การดำเนินการผลิตประกอบด้วยการทดสอบการโค้งงอ 60 องศาทุกวันบนสตั๊ดตัวอย่างเพื่อตรวจสอบการหลอมรวมเต็มรูปแบบที่คอเชื่อม
การทดสอบแบบไม่ทำลาย- (NDT):การทดสอบอนุภาคแม่เหล็ก (MT) และการทดสอบอัลตราโซนิก (UT) บนรอยเชื่อมโครงสร้างที่สำคัญ (เช่น เป้าเหล็กยึด การต่อแผ่นพุกหนา)
การตรวจสอบความหนาของการชุบสังกะสี:การวัดเกจแม่เหล็กตามมาตรฐาน ISO 2178 เพื่อตรวจสอบความหนาของชั้นสังกะสีขั้นต่ำบนพื้นผิวการทำงานทั้งหมด
การตรวจสอบมิติ:จิ๊กตรวจสอบและการวัดพิกัด 3 มิติช่วยให้มั่นใจได้ถึงระยะพิทช์ของรู ความเหลี่ยมของสตั๊ด และความเรียบของแผ่นโดยรวม (< 1.5 mm distortion across 1,000 mm).
ตัวเลือกการจัดหาและการปรับแต่ง
เรขาคณิตที่กำหนดเอง:การตัดด้วยเลเซอร์ การเจาะด้วย CNC และการดัดด้วยหุ่นยนต์สำหรับโครงร่างเพลทที่ซับซ้อน เพลทฝังแบบลาดเอียง และชุดประกอบฉากยึดหลาย-แกน
ประเภทสิ่งที่แนบมาของสมอ:
สตัดหัวเชื่อมอัตโนมัติ (เส้นผ่านศูนย์กลาง 10 มม. ถึง 22 มม.)
ข้อต่อเหล็กเส้นแบบเกลียวเชื่อมกับแผ่นรองหลังแผ่น
หางเหล็กเส้นข้ออ้อยตรงหรือโค้งงอ (เส้นผ่านศูนย์กลาง 10 มม. ถึง 32 มม.)
ซ็อกเก็ตเกลียวตัวเมียที่ยึดหรือเชื่อม
อุปกรณ์ยึดแบบหล่อ:รูตะปูที่จมไว้ล่วงหน้า-เคาน์เตอร์- แผ่นยึดแม่เหล็ก หรือการดันพลาสติก-ในหน้าแปลนตะปูเพื่อยึดส่วนที่ฝังไว้กับแม่พิมพ์ไม้หรือเหล็ก
การรักษาพื้นผิว:งานสีเรียบ สีรองพื้นชอป -สังกะสีด้วยไฟฟ้า -ชุบสังกะสีแบบจุ่มร้อน หรือสเตนเลสสตีล
สิ่งที่ผู้ซื้อควรจัดเตรียมสำหรับใบเสนอราคา
หากต้องการรับข้อเสนอการตรวจสอบทางวิศวกรรมและเชิงพาณิชย์ที่ถูกต้องภายใน 24–48 ชั่วโมง โปรดระบุรายละเอียดต่อไปนี้:
ภาพวาดโดยละเอียด
ไฟล์ PDF หรือ DWG ที่แสดงขนาดเพลท รูปแบบของรู การลบมุม และโครงร่างพุก (เส้นผ่านศูนย์กลางของสตั๊ด ความยาว และตำแหน่ง)
01
ข้อมูลจำเพาะของวัสดุ
เกรดเหล็กที่ต้องการ (เช่น S235JR, S355JR, A36, Stainless 316) และมาตรฐานเหล็กแท่งพุก
02
พื้นผิวเสร็จสิ้น
โรงสีเสร็จ ชุบสังกะสีแบบจุ่มร้อน- (ระบุความหนาของชั้นหรือมาตรฐาน) ชุบสังกะสี- หรือลงสีพื้นแล้ว
03
ข้อกำหนดด้านปริมาณ
ปริมาณต่อรายการสินค้าและกำหนดการจัดส่งเป็นชุดที่คาดการณ์ไว้
04
ข้อกำหนดด้านคุณภาพและการทดสอบ
ต้องการ MTR 3.1, รายงาน NDT, ใบรับรองการทดสอบการโค้งงอ หรือการตรวจสอบโดยบุคคลที่สาม- (เช่น SGS, TÜV)
05
คำถามที่พบบ่อย
ขอใบเสนอราคา
ส่งแบบร่าง CAD ข้อกำหนดวัสดุ และปริมาณโครงการโดยประมาณเพื่อรับการประเมินทางเทคนิคโดยละเอียดและข้อเสนอที่แข่งขันได้
เวลาตอบสนองทางเทคนิค:24–48 ชั่วโมง
ยอมรับรูปแบบการวาด:DWG, DXF, PDF, ขั้นตอน
การสนับสนุนด้านวิศวกรรม:รายละเอียดการเชื่อมต่อ การตรวจสอบความทนทาน และการจับคู่วัสดุที่เทียบเท่ากับมาตรฐานต่างประเทศ
